TECHNISCHE DATEN
| Allgemeines | ||
| Max. Bearbeitungsdurchmesser: | 32 mm | |
| Max. Bearbeitungslänge: | 320 mm pro Spannfutter | |
| Max. Durchmesser für frontale Bohrungen: | 12 mm | |
| Max. Durchmesser für frontales Gewindeschneiden: | M10 | |
| Durchmesser Spindeldurchgang: | 36 mm | |
| Hauptspindeldrehzahl: | 200 – 8000 U/min | |
| Änderung der Hauptspindeldrehzahl: | Ziffern S + 4 ohne Abstufung | |
| Stufenweiser Vorschub der Hauptspindel: | 1° | |
| C-Achse der Hauptspindel: | 0,001° | |
| Max. Spanndurchmesser der Gegenspindel: | 32 mm | |
| Max. Länge des Teiles nach vorn bei rückwärtiger Bearbeitung: | 145 mm | |
| Max. Hervorragen der Teile aus der Gegenspindel: | 65 mm | |
| Max. Bohrdurchmesser im rückseitigen Maschinenbearbeitungsprozess: | 10 mm | |
| Max. Gewindeschnittdurchmesser beim rückseitigen Maschinenbearbeitungsprozess: | M8 | |
| Geschwindigkeit Gegenspindel: | 200 – 7000 U/min | |
| Abstufung | Ziffern S + 4 ohne Abstufung | |
| Geschwindigkeitsveränderung, Gegenspindel: | ||
| Stufenweisen Vorschub, Gegenspindel: | 1° | |
| C-Achse der Gegenspindel: | 0,001° | |

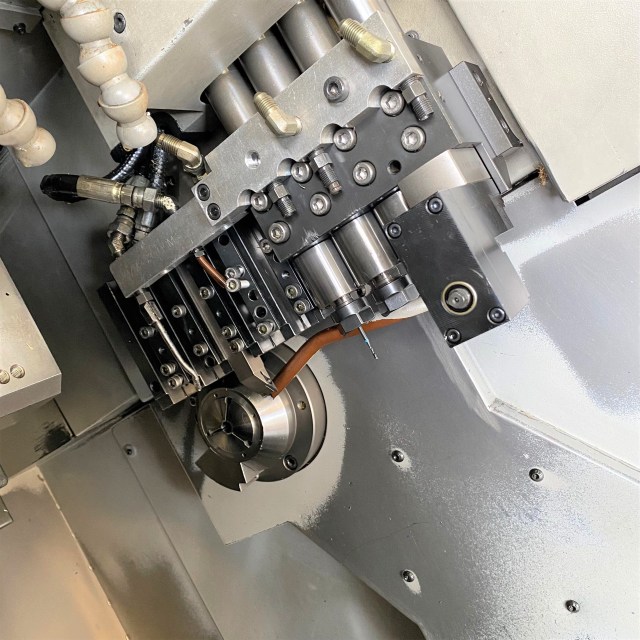

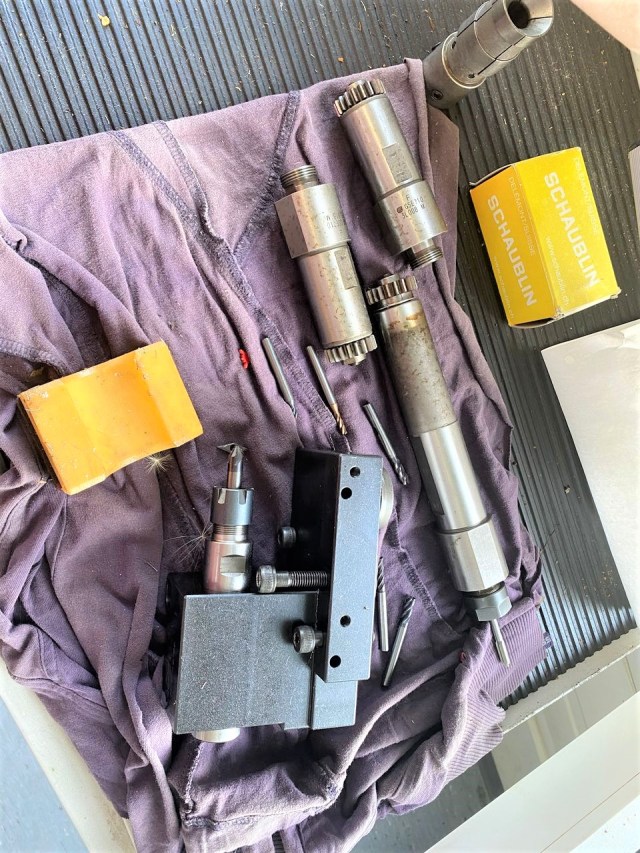

| Werkzeugspindel von Werkzeughalter 1 | ||
| Max. Bohrdurchmesser: | 7 mm | |
| Max. Gewindeschnittdurchmesser: | M8 | |
| Spindelgeschwindigkeit: | Von 200 – 5000 U/min | |
| Veränderung Spindelgeschwindigkeit: | Ziffern S + 4 ohne Abstufung | |
| Werkzeugspindel von Werkzeughalter 2 | ||
| Max. Bohrdurchmesser: | 10 mm | |
| Max. Gewindeschnittdurchmesser: | M8 | |
| Spindelgeschwindigkeit: | Von 200 – 5000 U/min | |
| Veränderung Spindelgeschwindigkeit: | Ziffern S + 4 ohne Abstufung | |
| Werkzeugspindel des Gegenspindel-Werkzeughalters | ||
| Max. Bohrdurchmesser: | 7 mm | |
| Max. Gewindeschnittdurchmesser: | M6 | |
| Spindelgeschwindigkeit: | Von 200 – 5000 U/min | |
| Veränderung Spindelgeschwindigkeit: | Ziffern S + 4 ohne Abstufung | |

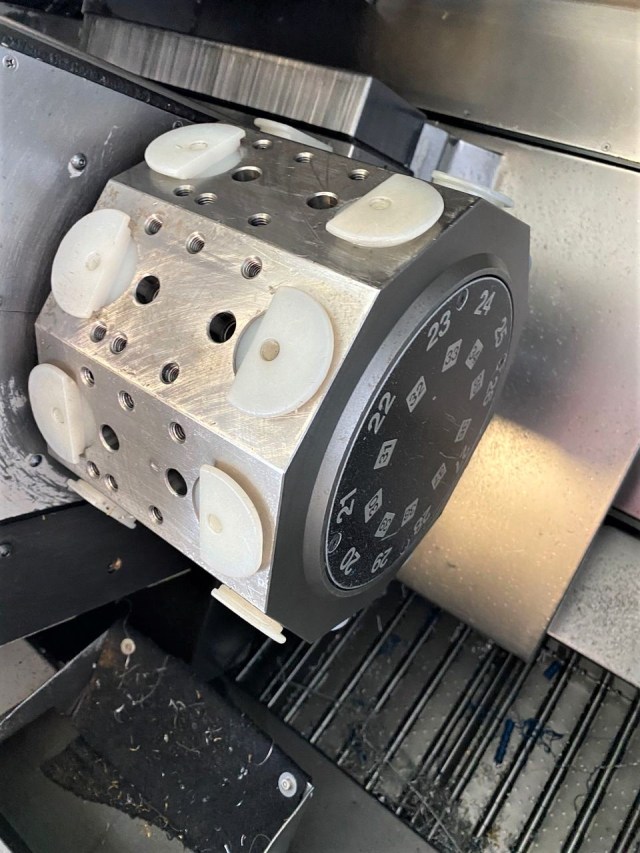

| Zählung des Schrittvorschubs für Revolverkopf-Station: | 20 | |
| Anzahl montierbarer Werkzeuge: | Bis zu 21 Werkzeuge | |
| Drehmeissel in Werkzeughalter 1: | 5 Werkzeuge | |
| Angetriebene Werkzeuge in Werkzeughalter 1: | 4 Werkzeuge | |
| Werkzeuge in Werkzeughalter 2: | 3 Werkzeuge | |
| Werkzeughalter für den Revolverkopfwerkzeughalter: | Ø36-Ø12, System mit Positionierungsstiften | |
| Werkzeugdimension | ||
| Werkzeug (Werkzeughalter 1): | 16 x 16 x 130 mm | |
| Werkzeug (Werkzeughalter 2): | 16 x 16 x 90 mm | |
| Hülse (Werkzeughalter 2): | Ø 25,4 mm | |
| Hülse (Gegenspindelwerkzeughalter): | Ø 25,4 mm | |
| Max. Durchmesser des im Halter für angetriebene Werkzeuge eingespannten Werkzeugs (im Werkzeughalter 1): | Ø 10 mm | |
| Max. Durchmesser des im Halter für angetriebene Werkzeuge eingespannten Werkzeugs (im Werkzeughalter 2): | Ø 10 mm Ø 60 x Ø 15.875 | |
| Bohrer und Endbohrer | Ø 63 x Ø 16 | |
| Schlitzfräser | Ø 60 x Ø 25.40 Ø 63 x Ø 22 | |
| Seitliche Fräse | Ø 32 x Ø 10 Ø 80 x Ø 15.875 | |
| Walzfräser | ||
| Polygon-Fräser | ||
| Vorschubgeschwindigkeit im Eilgang | ||
| Achse X1: | 20 m/min | |
| Achse Y1: | 20 m/min | |
| Achse Z1: | 20 m/min | |
| Achse X2: | 20 m/min | |
| Achse Y2: | 8 m/min | |
| Achse Z2: | 20 m/min | |
| Achse X3: | 20 m/min | |
| Achse Z3: | 20 m/min | |
| Kleinstes Eingabeinkrement | ||
| Achse X1: | 0.001 mm | |
| Achse Y1: | 0.001 mm | |
| Achse Z1: | 0.001 mm | |
| Achse X2: | 0.001 mm | |
| Achse Y2: | 0.001 mm | |
| Achse Z2: | 0.001 mm | |
| Achse X3: | 0.001 mm | |
| Achse Z3: | 0.001 mm | |
| Achsenhub | ||
| Achse X1: | 108 mm | |
| Achse Y1: | 275 mm | |
| Achse Z1: | 325 mm | |
| Achse X2: | 120 mm | |
| Achse Y2: | 44 mm | |
| Achse Z2: | 202 mm | |
| Achse X3: | 238 mm | |
| Achse Z3: | 410 mm | |
| Stablänge: | 2500 mm | |
| Zentrale Höhe: | 1132 mm | |
| Motoren | 2,2 / 3,7 kW | |
| 3,7 / 5,5 kW | ||
| Für Steuerung der Führungsbuchse: | 0,75 / 1,5 kW | |
| Für Steuerung der Gegenspindel: | 0,75 / 1,5 kW | |
| Für Werkzeugspindel von Werkzeughalter 1: | 1 kW | |
| Für Werkzeugspindel von Werkzeughalter 2: | 0,75 / 1,5 kW | |
| Werkzeugspindel des Gegenspindel-Werkzeughalters: | 0,75 kW | |
| Achse X1: | 0,4 kW | |
| Achse Y1: | 0,75 kW | |
| Achse Z1: | 0,75 kW | |
| Achse X2: | 1 kW | |
| Achse Y2: | 0,75 kW | |
| Achse Z2: | 0,75 kW | |
| Achse X3: | 0,75 kW | |
| Achse Z3: | 0,75 kW | |
| Achse T1: | 1 kW | |
| Für Hautpspindelspannfutter: | 0,2 kW | |
| Für Gegenspindelspannfutter: | 0,2 kW | |
| Für den Herauszieher: | 0,2 kW | |
| Für Entladung der Produkte aus der Maschine: | 0,2 kW | |
| Für das Kühlmittel: | 0,4 kW | |
| Für das Schmieröl: | 0,004 kW | |
| Abmessungen und Gewicht | ||
| Abmessungen: | 2770 x 1370 x 1820 mm | |
| Gewicht: | 3100 kg |
